安裝壓力變送器有以下三種方式

1、直接安裝

（1）一體化壓力變送器，與過程連接件直接安裝

（2）按介質特征和溫度范圍選擇墊片，注意各個螺栓平衡鎖緊

2、支架安裝

    差壓隔膜系統，隔膜系統與過程連接件直接安裝，差壓變送器選用支架安裝。

    隔膜密封系統和壓力變送器共同組成密閉的已標定系統，通過隔膜密封系統和測量系統中壓力變送器的開口充注填充液。開口已封，不得打開。

（1）安裝前，請勿拆除過程隔離膜片上的防護蓋。

（2）使用安裝支架安裝時，需要充分消除毛細管上的應力，防止毛細管過度彎曲（彎曲半徑：≥100mm）

（3）請注意：毛細管中液柱的靜壓力可能會導致零點遷移?？赏ㄟ^(guò)現場顯示單元進行零點遷移校正

    為了獲取更加精準的測量結果，避免儀表故障，安裝毛細管時，應注意：

（1）無振動（避免額外壓力波動）

（2）不安裝在加熱管道或冷卻管道附近

（3）環境溫度低于或高于參考溫度時，應對毛細管進行保溫處理

（4）彎曲半徑≥100mm

（5）使用雙側隔膜密封系統時，兩根毛細管的環境溫度和長度應相同

3、過程連接

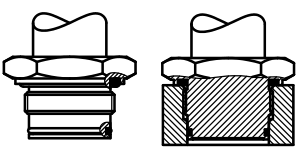

（1）螺紋連接

    禁止帶壓力變送器焊接底座！注意螺紋的旋入長度，避免毛刺劃傷膜片。

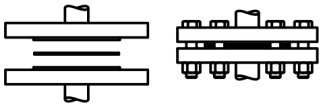

（2）法蘭連接

    按介質特征和溫度范圍選擇墊片，注意各個螺栓平衡鎖緊。

如有任何傳感器、變送器等的安裝問題，可撥打400-8508-330咨詢！
